SpiceSharp (Spice#) - electronic circuit simulator

Based on SpiceSharpParser (.NET library that allows to parse SPICE netlists and to simulate them using SpiceSharp library).

This plugin requires .Net Framework 4.7.2 to be installed for it to work.

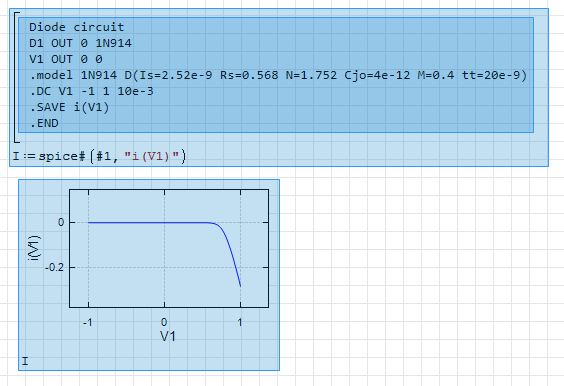

I managed to run the first test example on my PC. The plugin is not available on the server yet.

Links:

1. SpiceSharpParser
2. SpiceSharp Home Page

Russia ☭ forever, Viacheslav N. Mezentsev

1 пользователям понравился этот пост

Alvaro Diaz Falconi 6 месяцев назад

#2 Опубликовано: 6 месяцев назад

Вячеслав Мезенцев

1 408 сообщений из 1 710 понравились пользователям.

Группа: Moderator

For experts only.

spice#.sm (5 КиБ) скачан 136 раз(а).

Plugins folder: C:\Users\User\AppData\Roaming\SMath\extensions\plugins

SpiceSharp-0.1.9092.9246.zip (10 МиБ) скачан 127 раз(а).

Russia ☭ forever, Viacheslav N. Mezentsev

2 пользователям понравился этот пост

Alvaro Diaz Falconi 6 месяцев назад, francesco rapuano 6 месяцев назад

#3 Опубликовано: 6 месяцев назад

Alvaro Diaz Falconi

1 004 сообщений из 1 677 понравились пользователям.

Группа: User

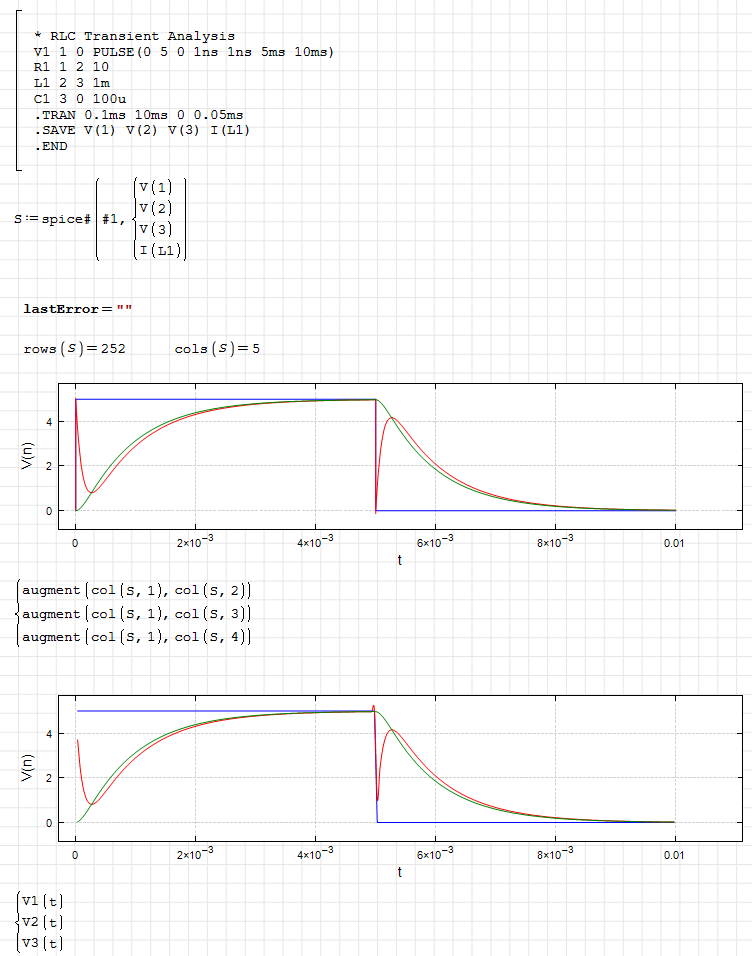

Hi. A preview for exploring this powerful plugin.

spice# and MNA.sm (577 КиБ) скачан 138 раз(а).
spice# and MNA.pdf (1 МиБ) скачан 178 раз(а).

Best regards.
Alvaro.

1 пользователям понравился этот пост

Вячеслав Мезенцев 6 месяцев назад

#4 Опубликовано: 6 месяцев назад

Вячеслав Мезенцев

1 408 сообщений из 1 710 понравились пользователям.

Группа: Moderator

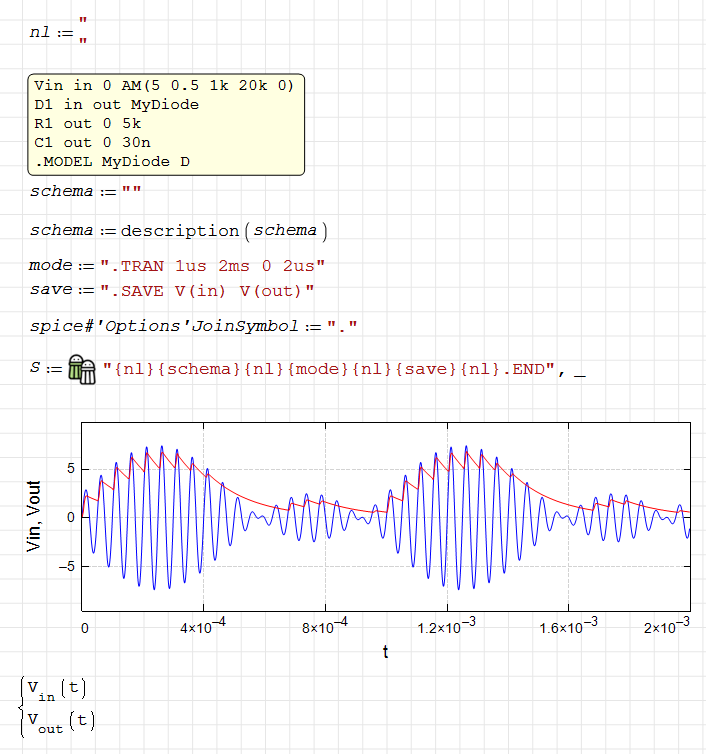

I haven't even tried these features myself yet. Support for all types of analysis hasn't been tested. There's still a lot of work to do. Maybe I'll do a direct insertion of values into the circuit description. I wanted to try making a circuit with an amplitude detector. The authors have recently added the ability to specify an amplitude-modulated signal. They have a shell (GUI) in which you can also test circuits.

Russia ☭ forever, Viacheslav N. Mezentsev

#5 Опубликовано: 6 месяцев назад

Alvaro Diaz Falconi

1 004 сообщений из 1 677 понравились пользователям.

Группа: User

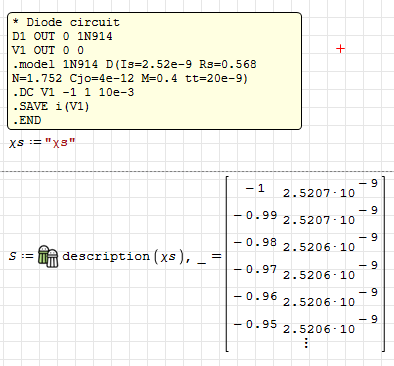

Hi Viacheslav. As far as I could see, the plugin you created works very well, it just has some very minor details, like not recognizing either "u" or "μ" for micro. By the way, handling that is a configurable option in ltspice. So you shouldn't be the first one to have problems with that.

As for the analyses that spice# has, it's just a matter of discovering them, since the documentation they have is very little, and for example, I don't know what convention they followed to enumerate the nodes of the controlled sources. I took the one they use in the Qucs simulator, but there is no standard for that.

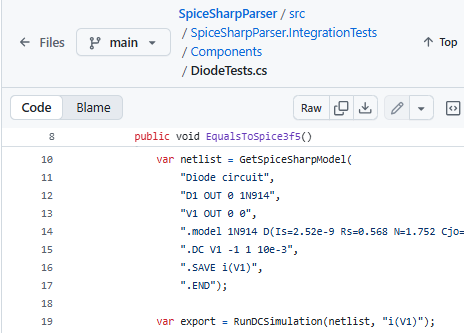

I saw the GUI for windows that you mention on github, except that they didn't compile it... or at least I didn't find it, only the source code.

Best regards.
Alvaro.

1 пользователям понравился этот пост

Вячеслав Мезенцев 6 месяцев назад

#6 Опубликовано: 6 месяцев назад

Вячеслав Мезенцев

1 408 сообщений из 1 710 понравились пользователям.

Группа: Moderator

Similar project. I assembled it, but I haven't tried it in work.

NextGenSpice_20241125.zip (321 КиБ) скачан 136 раз(а).

Links:

1. NextGenSpice/Program.cs
2. NextGenSpice/plot.ps1

Russia ☭ forever, Viacheslav N. Mezentsev

1 пользователям понравился этот пост

Alvaro Diaz Falconi 6 месяцев назад

#7 Опубликовано: 6 месяцев назад

Alvaro Diaz Falconi

1 004 сообщений из 1 677 понравились пользователям.

Группа: User

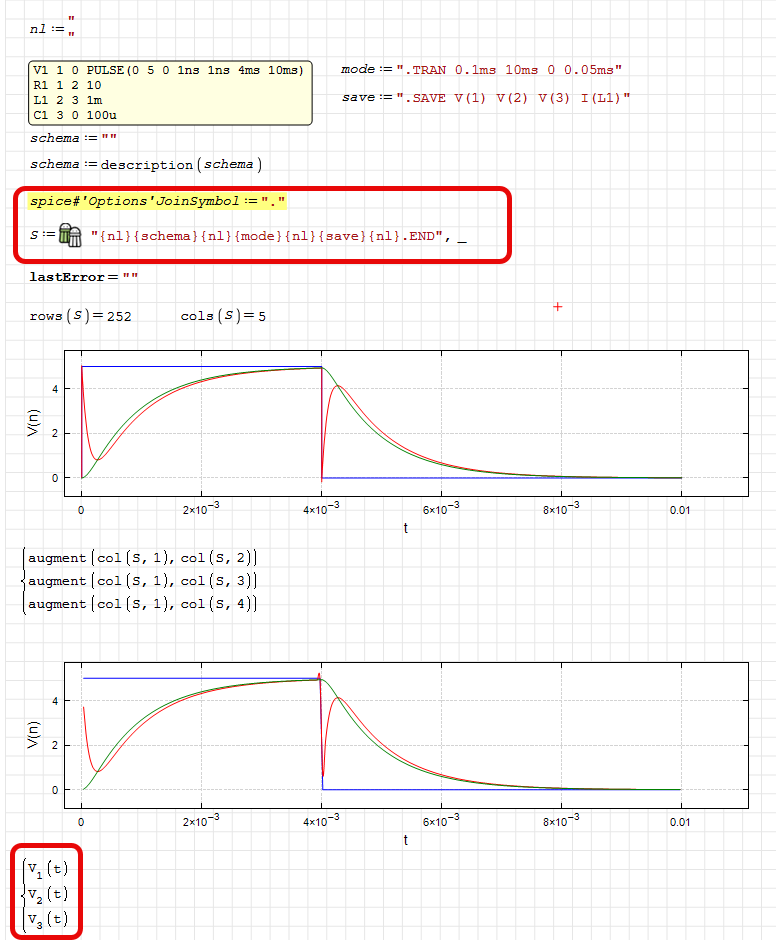

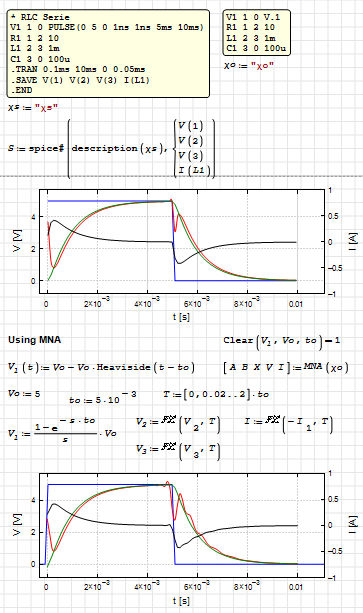

New version, more compatible with spice# sintaxis.

spice# and MNA v2.sm (636 КиБ) скачан 128 раз(а).

spice# and MNA v2.pdf (1 МиБ) скачан 174 раз(а).

Best regards.
Alvaro.

1 пользователям понравился этот пост

Вячеслав Мезенцев 6 месяцев назад

#8 Опубликовано: 6 месяцев назад

Вячеслав Мезенцев

1 408 сообщений из 1 710 понравились пользователям.

Группа: Moderator

A task for implementation in the future:

Практический расчет параметров индуктивности
https://forum.cxem.net/index.php?/topic/270218-практический-расчет-параметров-индуктивности/

Russia ☭ forever, Viacheslav N. Mezentsev
